Огнепреградитель ОП (АА)

Огнепреградители ОП (АА)

Каталог для скачивания .pdf

Назначение

Огнепреградитель ОП (АА) устанавливается между вертикальным резервуаром и предохранительным или дыхательным клапаном. Огнепреградитель предназначен для защиты вертикального резервуара от проникновения огня (пламени или искры) в газовое пространство через дыхательные клапаны (патрубки вентиляционныеклапаны предохранительные), предохраняя этим самым нефть от вспышки или взрыва.

Технические условия

ТУ 3689-014-10524112-2002 соответствует:

Устройство и принцип работы

Основой конструкции является огнепреграждающий элемент 1, размещенный в корпусе 2. Огнепреграждающий элемент состоит из плоской и гофрированных лент, намотанных на ось, которые также предохраняют элемент от выпадания.

Корпус огнепреградителя выполнен из алюминиевого сплава (АК8 ГОСТ 1583–93), огнепреграждающий элемент — из алюминиевой фольги (Д1 ГОСТ 4784–97).

Гасящее действие огнепреградителя, установленного на крыше резервуара типа РВС, основано на принципах интенсивного теплообмена, который происходит между стенками узких каналов огнепреграждающего элемента и проходящим через него газовоздушным потоком. При этом достигается снижение температуры газовоздушного потока до безопасных пределов.

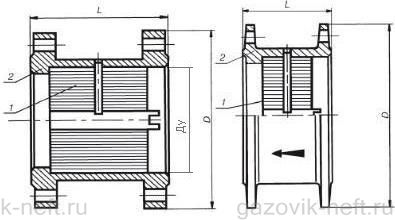

Огнепреградители ОП-50 (слева) и ОП-100 (справа)

Огнепреградители ОП-50 (слева) и ОП-100 (справа):
1 — огнепреграждающий элемент; 2 — корпус.

Технические характеристики

Наименование параметраОП–50АА*ОП–100АА
Условный проход Ду 50 100
Пропускная способность при сопротивлении воздушного потока 118 Па, м³/час, не более 25 100
Габаритные размеры, мм, не более
H = D 80 94
Присоединительные размеры, мм
D 140 207
d 14 18
n 4 4
Масса, кг, не более 1,3 3,6

* Изделия ОП с условным проходом DN 50 по требованию заказчика могут быть изготовлены под фланцевое соединение «шип-паз». Ввиду конструктивной особенности во фланце(ах) изделий выполняется паз, отличающийся от размеровГОСТ 12815–80.

По требованию заказчика данные изделия комплектуются ответными фланцами.
