Механизм управления хлопушей МУ–II

Механизм управления хлопушей МУ-II

Каталог для скачивания .pdf

Назначение

Механизм управления хлопушей (боковой) МУ–II с электроприводом (далее по тексту – механизм управления) предназначен для открывания крышек хлопуш (основной и перепускной) с условным проходом ДУ 400; 600 мм и фиксации их в открытом положении в вертикальных цилиндрических резервуарах для нефтепродуктов нефтебаз и АЗС.

Механизм управления является комплектующим изделием резервуаров.

Механизм управления монтируется на боковой стенке резервуара над приемо-раздаточным патрубком и хлопушей.

По устойчивости к воздействию климатических факторов внешней среды механизм управления хлопушей изготовлен в исполнении У и Т, категория размещения 1 по ГОСТ 15150-69.

Технические условия

ТУ 3689-062-10524112-2003 соответствует:

Устройство и принцип работы

Механизм управления МУ-II состоит из корпуса управления 1, вала 2 и барабана 3, который соединен с крышкой хлопуши тросом 4.

Вал 2 с наружной стороны резервуара соединяется с электроприводом. Электропривод представляет собой два спаренных редуктора, соединенных между собой узлом жесткой связи, который прикреплен к кронштейну 8. Червяк первого редуктора соединен с валом электродвигателя, а вал червячного колеса второго редуктора — с валом 2, на котором находится барабан 3.

Электропривод управляется с пульта посредством пусковых кнопок. Открывание и закрывание крышки хлопуши производится с помощью кнопок с надписями «закрыто» или «открыто».

Кнопка «стоп» служит для отключения электропривода при любых положениях крышки.

Автоматическое отключение электродвигателя в заданных положениях крышки хлопуши производится путевыми выключателями 5, которые установлены на втором редукторе, т. е. на одном валу с барабаном 3.

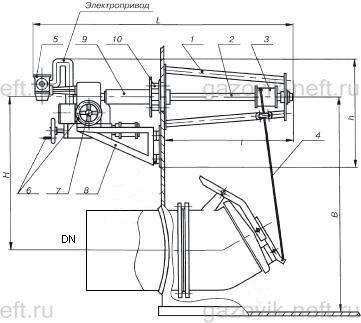

Структурная схема механизма управления хлопушей МУ-II

Общий вид механизма управления хлопушей МУ-II:
1 — корпус управления; 2 — вал; 3 — барабан; 4 — трос; 5 — штурвал; 6 — указатель; 7 — стопор; 8 — кронштейн; 9 — хлопуша; 10 — стенка резервуара

Эксплуатация механизма управления при температуре ниже -35°С должна производиться посредством ручного дублера электропривода.

Для включения и отключения ручного привода необходимо фиксатор 7 второго редуктора оттянуть на себя и повернуть на 90° в любую сторону. При этом происходит отключение червяка редуктора от жесткой связи и его сцепление с маховиком 6.

Для фиксации крышки хлопуши в любом положении необходимо, поддерживая маховик, его фиксатор поставить на свое место (в глубокие гнезда), при этом червяк второго редуктора соединится с валом червячного колеса первого редуктора.

В электроприводе предусмотрено устройство, которое ограничивает его крутящий момент, выключая электродвигатель при повышении последнего.

Технические характеристики

Наименование параметраМУ–II
Условный проход хлопуши DN, мм 400, 500, 600
Длина L, мм 1676
Высота h, мм 570
Расстояние до хлопуши Н, мм 1195
Расстояние до основания резервуара В, мм 1695
Длина вала I, мм 1020
Масса, кг, не более 108
