Аппараты теплообменные кожухотрубчатые с U-образными трубами

Теплообменник кожухотрубчатый с U-образными трубами

Опросные листы

Для предоставления коммерческого предложения на изготовление теплообменного оборудования, пожалуйста, заполните опросный лист в удобной для Вас форме:

  опросный лист в форматеdoc.doc
  опросный лист в форматеpdf.pdf

Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты post@gazovik-neft.ru или по факсу (8452) 961–062. Наши менеджеры свяжутся с вами в кратчайшее время.

Назначение

Аппараты теплообменные кожухотрубчатые с U-образными трубами предназначены для нагрева и охлаждения жидких и газообразных сред в технологических процессах нефтяной, химической, нефтехимической и газовой отраслях промышленности. Аппараты могут эксплуатироваться в районах с умеренным (У) и тропическим (Т) климатом.

Возможно изготовление трубных пучков по отдельному заказу.

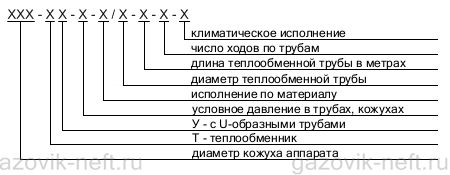

Структура условного обозначения аппарата.

Структура условного обозначения аппарата

Пример обозначения при заказе:

Теплообменник 630 ТУ–2,5–М1/20 Г–6–2–Т–И ТУ 3612–023–00220302–01

Теплообменник (Т) с U-образными трубами (У) с диаметром кожуха 630 мм, на условное давление в кожухе и трубах 2,5 МПа, материального исполнения М1, с гладкими теплообменными трубами (Г) диаметром 20 мм и длиной 6 м, климатического исполнения (Т), с деталями крепления теплоизоляции (И).

Устройство и принцип работы

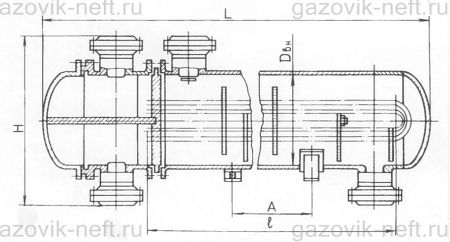

Теплообменник кожухотрубчатый с U-образными трубами
Теплообменник кожухотрубчатый с U-образными трубами

Технические характеристики

Наименование параметраВеличина параметра
Диаметр, мм 325 – 1400
Условное давление, МПа 1,6; 2,5; 4,0; 6,3
Поверхность теплообмена, м² 12 – 1370
Размер теплообменных труб
диаметр и толщина стенки, мм 20×2; 25×2; 25×2,5
длина, м 3
Число ходов 2
Материальное исполнение сталь углеродистая, сталь нержавеющая, сталь молибденсодержащая
