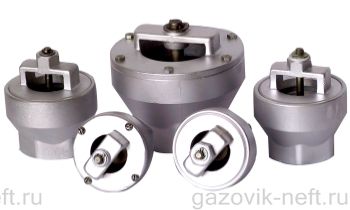

Клапан приемный КП

Клапан приемный КП

Каталог для скачивания .pdf

Назначение

Клапан приемный для нефтепродуктов предназначен для удержания столба нефтепродукта в заборных трубопроводах вертикальных резервуаров для хранения нефтепродукта.

Приемный клапан КП-40 изготовляется в 2-х исполнениях:

Приемный клапан КП-50КП-80 предназначен для забора нефтепродуктов из резервуаров АЗС и нефтебаз.

Технические условия

ТУ 3689-004-10524112-99 соответствует:

Устройство и принцип работы

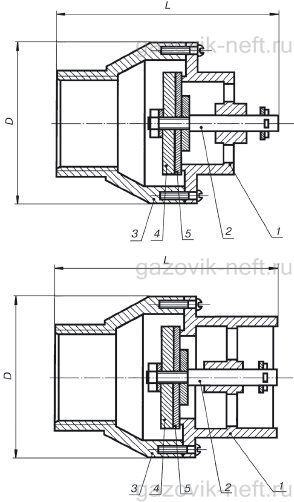

Общий вид клапана приемного

Общий вид клапана приемного:
1 — заборник (коронка); 2 — шток; 3 — корпус; 4 — шайба-грузик; 5 — уплотнитель.

Корпус приемного клапана в верхней части имеет присоединительную резьбу и шестигранник под ключ для удобства присоединения к наконечнику рукава. Коронка (заборник) крепится к корпусу приемного клапана через уплотнительную прокладку. Обратный клапан установлен в заборнике (коронке). При создании разряжения в рукаве приемный клапан открывается, обеспечивая зачистку резервуара (КП–40), или производится забор нефтепродуктов (КП–40–1).

По окончании забора клапан закрывается, исключая попадание нефтепродуктов из рукава в резервуар. Герметичность приемного клапана обеспечивается резиновым уплотнителем, выполненным из маслобензостойкой резины.

Технические характеристики

ОбозначениеДиаметр D, ммВысота L, ммРезьба присоединительная, дюймМасса, кг
КП-40 82 107 G1 ½ 0,51
КП-40-1 82 104 G1 ½ 0,50
КП-50 100 134 G2 1,00
КП-80 148 138 G2 2,10
